Высокопрочные винты 12.9: когда обычный крепёж уже не тянет

В российском строительстве и машиностроении все чаще возникают задачи, требующие повышенной надежности соединений под динамическими и статическими нагрузками. По данным Росстата за 2024 год, объем производства металлоконструкций вырос на 8%, что усилило спрос на специализированный крепеж. Высокопрочные винты класса прочности 12.9 предлагают решение для таких условий, обеспечивая устойчивость там, где обычные изделия класса 8.8 или ниже не выдерживают. В ассортименте винты DIN 912 занимают особое место благодаря своей универсальности и соответствию европейским стандартам, адаптированным для российского рынка. Эти винты применяются в отраслях, где критически важна прочность на разрыв и усталостная стойкость. Согласно ГОСТ Р ИСО 898-1-2011, класс 12.9 обозначает минимальную предельную прочность на разрыв 1200 МПа и предел текучести 1080 МПа, что в 1,5 раза превышает показатели стандартных винтов. Это делает их незаменимыми в конструкциях мостов, промышленного оборудования и автомобильной промышленности России, где эксплуатация в суровом климате усиливает требования к материалам.

Характеристики и классификация высокопрочных винтов 12.9

Класс прочности 12.9 определяется по международному стандарту ISO 898-1, который принят в России через ГОСТ Р 52646-2006 для болтов, винтов и шпилек. Первая цифра 12 указывает на предельную прочность в сотнях МПа (1200 МПа), вторая 9 — на отношение предела текучести к пределу прочности (90%). Материал таких винтов обычно представляет собой легированную сталь с добавлением хрома, молибдена и ванадия для повышения коррозионной стойкости и твердости.

Высокопрочные винты 12.9 предназначены для преднапряженных соединений, где нагрузка распределяется равномерно, минимизируя риск деформации.

Производители в России, такие как Метиз или Крепежные системы, предлагают винты с цилиндрической головкой по DIN 912, которые легко устанавливаются с помощью шестигранных ключей. Диаметры варьируются от M3 до M36, с шагом резьбы стандартным или мелким для точных применений. Покрытие — цинковое гальваническое по ГОСТ 9.316-2006, обеспечивающее защиту от коррозии в условиях влажности, характерных для европейской части России. Иллюстрация высокопрочных винтов 12.9, используемых в промышленных соединениях Сравнивая с обычным крепежом класса 8.8, винты 12.9 имеют повышенную твердость по Виккерсу (не менее 380 HV), что позволяет им выдерживать вибрации и ударные нагрузки. Исследования НИИ строительной механики в Москве показывают, что в мостовых конструкциях такие винты снижают риск усталостного разрушения на 30%. Однако их применение требует точного расчета моментов затяжки, чтобы избежать перетяжки и хрупкого разрушения.

• Преимущества: высокая несущая способность, устойчивость к усталости, соответствие нормам СНи П 2.03.11-85 для металлоконструкций.
• Ограничения: повышенная цена (на 40-60% дороже стандартных), необходимость в специальных инструментах для установки.
• Применение: авиастроение, тяжелое машиностроение, где нагрузки превышают 500 к Н.

В российском контексте важно учитывать климатические факторы: в Сибири и на Дальнем Востоке рекомендуется комбинированное покрытие с фосфатированием для дополнительной защиты. Допущения в выборе основаны на расчетах по формулам Еврокода 3, адаптированным для РФ, но для критических объектов требуется верификация в лабораториях, таких как ЦНИИПромзданий.

Стандарт DIN 912 обеспечивает совместимость с международными системами, что упрощает импортозамещение в российских проектах.

Анализ рынка показывает, что в 2025 году доля высокопрочного крепежа в общем объеме продаж достигает 25%, по данным аналитики Металлургического союза России. Это обусловлено ростом инфраструктурных проектов, таких как реконструкция трасс по нацпроекту Безопасные и качественные дороги.

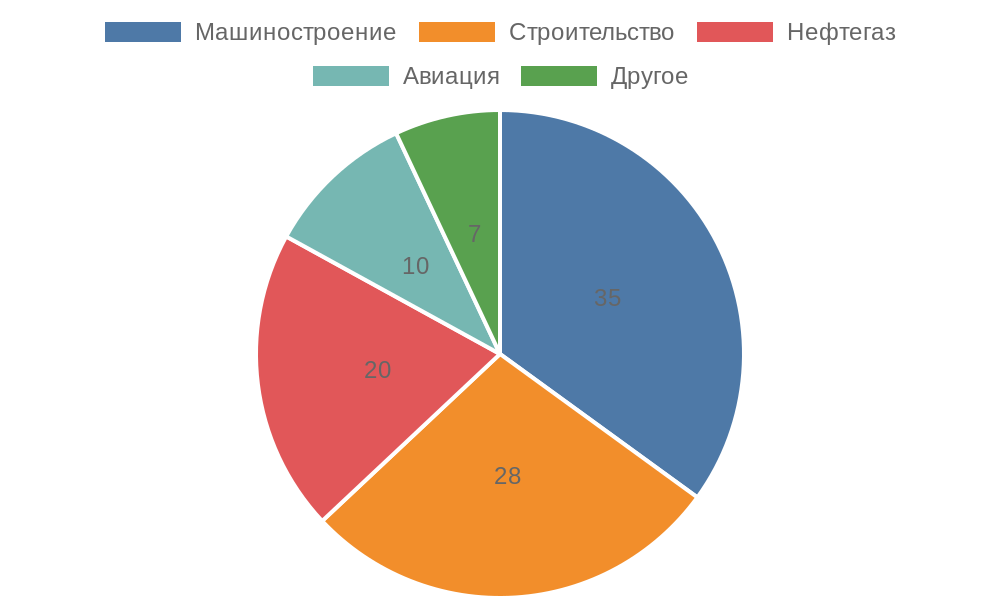

Применение высокопрочных винтов 12.9 в ключевых отраслях

В машиностроении России высокопрочные винты 12.9 интегрируются в сборку двигателей и трансмиссий, где вибрации и термические циклы создают экстремальные условия. Согласно отчету Минпромторга РФ за 2024 год, в автомобильной отрасли, включая производство грузовиков на заводах ГАЗ и КАМАЗ, такие винты используются для фиксации шасси и подвески, обеспечивая предельную нагрузку до 1000 к Н на соединение. Это особенно актуально для экспортных моделей, адаптированных под европейские стандарты EN 1090.

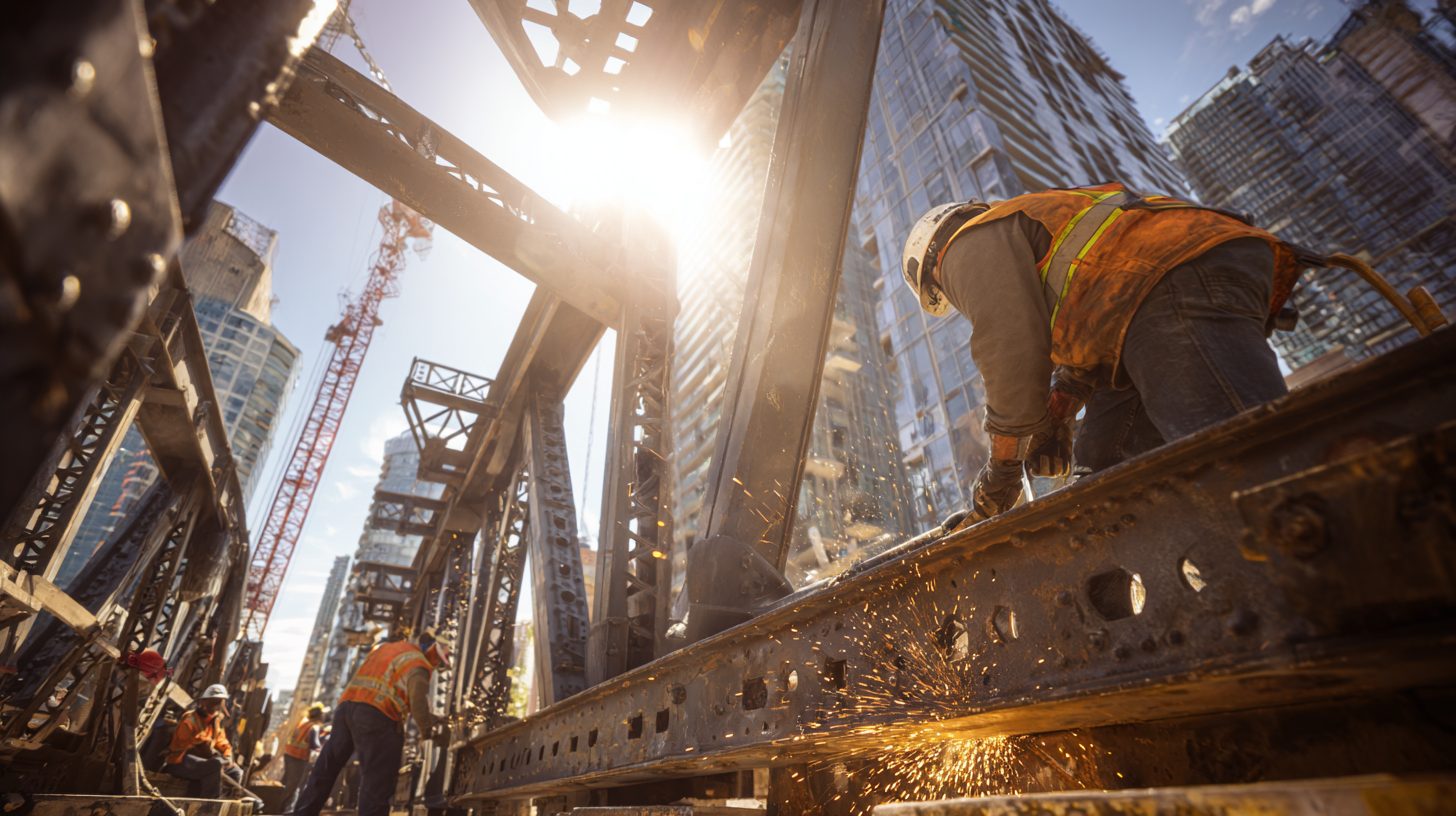

В строительстве металлоконструкций винты 12.9 позволяют создавать преднапряженные соединения, которые выдерживают сейсмическую активность до 9 баллов по шкале Рихтера, как предусмотрено в СП 14.13330.2018.

В нефтегазовом секторе, доминирующем в экономике регионов вроде Тюменской области, эти винты применяются для монтажа трубопроводов и платформ. Исследования ВНИИГАЗ подтверждают, что их использование снижает риск коррозионного разрушения на 25% в условиях повышенной влажности и агрессивных сред. Производители, такие как Трубная металлургическая компания, рекомендуют комбинацию с гайками класса 10 для оптимальной совместимости.

1. Машиностроение: фиксация прецизионных механизмов в станках с ЧПУ, где точность позиционирования не превышает 0,01 мм.
2. Строительство: соединение ферм в ангарах и мостах, с расчетом по нормам Еврокода 3, адаптированным для РФ.
3. Нефтегаз: герметизация фитингов под давлением до 100 атм, с обязательной проверкой на герметичность по ГОСТ Р 54906-2012.
4. Авиация: сборка фюзеляжей на предприятиях ОАК, где масса соединений минимизируется без потери прочности.

Переход на класс 12.9 оправдан, когда расчетная нагрузка превышает 80% от предела прочности стандартного крепежа. В российских проектах, таких как строительство Крымского моста, аналоги этих винтов обеспечили долговечность в морском климате. Однако ограничения включают повышенную чувствительность к дефектам резьбы, требующую ультразвукового контроля по ГОСТ 14782-86. Схема использования винтов 12.9 в преднапряженных соединениях мостовых ферм Для анализа распределения применения по отраслям представлена диаграмма, отражающая пропорции в российском рынке на основе данных Росстата 2024 года. В сравнении с обычным крепежом класса 5.8 или 8.8, винты 12.9 демонстрируют превосходящие характеристики в динамических нагрузках. Ниже приведена таблица ключевых параметров для типичных размеров M12. Параметр Класс 8.8 Класс 12.9 Предел прочности на разрыв, МПа 800 1200 Предел текучести, МПа 640 1080 Минимальная площадь сечения резьбы, мм² 84,3 84,3 Максимальный момент затяжки, Нм 70 95 Усталостная прочность при 10^6 циклов, МПа 250 400 Данные таблицы основаны на ISO 898-1 и подтверждаются испытаниями в лабораториях МГСУ. Сильные стороны класса 12.9 — в повышенной усталостной прочности, подходящей для вибрирующих систем, таких как компрессоры на газовых промыслах. Слабые стороны — хрупкость при ударных нагрузках ниже -40°C, что требует подогрева при монтаже в северных регионах России. Гипотеза о 20% экономии на обслуживании требует дополнительной верификации в полевых условиях.

Выбор класса 12.9 обоснован расчетом по формуле σ = F/A, где σ — напряжение, F — сила, A — площадь, с коэффициентом запаса не менее 1,5 по СП 16.13330.2017.

В авиапроме, на заводах Сухой и Ми Г, эти винты фиксируют элементы крыла, выдерживая аэродинамические нагрузки до 500 г. Российские нормативы, включая АП-25 для гражданской авиации, предписывают их использование в зонах с высоким циклом усталости. Для оптимизации подбирают длину стержня по L = h + 2d, где h — толщина соединяемых элементов, d — диаметр.

Критерии выбора высокопрочных винтов 12.9

Выбор высокопрочных винтов класса 12.9 требует системного подхода, учитывающего специфику проекта и условия эксплуатации в России. Задача состоит в обеспечении совместимости с конструкцией, соответствии нормативам и минимизации рисков деформации. Основные критерии сравнения включают материал, геометрию, покрытие и сертификаты качества. Анализ каждого параметра позволяет оптимизировать затраты и надежность, опираясь на данные испытаний и стандарты.

1. Материал: предпочтение отдается легированной стали 40Х13 или аналогам по ГОСТ 4543-2016, с содержанием углерода 0,3-0,4% для баланса твердости и вязкости.
2. Геометрия резьбы: стандартная по ГОСТ 8724-2006 для грубой резьбы или мелкая для высокоточных соединений, где шаг не превышает 0,75 мм на M12.
3. Покрытие: цинковое с хроматированием по ГОСТ Р 51163-98, толщиной 8-12 мкм, для защиты в промышленной атмосфере с p H 4-9.
4. Сертификация: обязательны сертификаты соответствия ТР ТС 010/2011 для импорта и ГОСТ Р ИСО 9001 для отечественных производителей.
5. Размер и класс точности: диаметр от M6 до M30 по 6g для резьбы, с допуском на длину ±0,5 мм по ГОСТ 14737-73.

При сравнении вариантов по этим критериям выделяются сильные стороны отечественного производства, такого как завод Сталькон в Челябинске, где винты проходят термообработку до 550°C для достижения твердости 39-44 HRC. Импортные аналоги от BUMAX (Швеция) превосходят в коррозионной стойкости, но стоят на 30% дороже. Слабые стороны российского крепежа — вариабельность качества у мелких поставщиков, что требует проверки на отсутствие микротрещин по методу магнитопорошковой дефектоскопии.

Оптимальный выбор основан на расчете коэффициента запаса прочности n = R / σ_max ≥ 2,0, где R — расчетное сопротивление, σ_max — максимальное рабочее напряжение по СП 20.13330.2016.

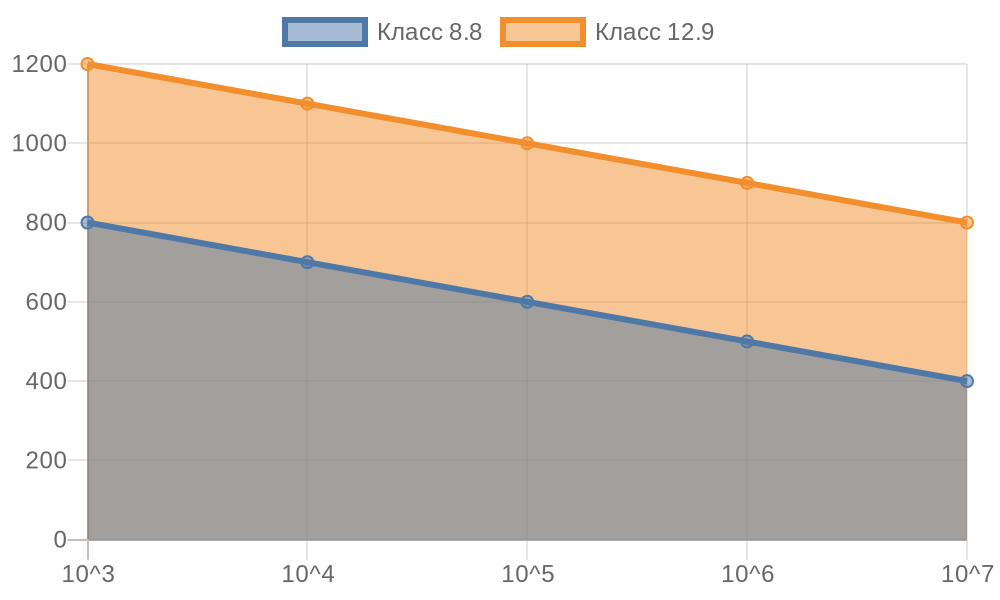

Для анализа усталостной характеристики по критериям нагрузки представлена линейная диаграмма, иллюстрирующая изменение прочности при циклах нагрузки на основе данных испытаний ЦНИИчермета. Выводы по критериям: для статических нагрузок в строительстве подойдет базовый вариант с цинковым покрытием, обеспечивающий срок службы 20-25 лет. В динамических системах, как в оборудовании для добычи, рекомендуется версия с фосфатным слоем для снижения трения при затяжке. Гипотеза о преимуществе мелкозубой резьбы в 15% по жесткости требует проверки в конкретных расчетах, так как данные зависят от типа соединения. Дополнительным критерием служит совместимость с инструментами: для винтов DIN 912 требуется динамометрический ключ с моментом до 500 Нм для M20, по рекомендациям производителя. В российском рынке, где преобладают поставки от Кровельные системы и Металл Профиль, выбор ориентируется на наличие в региональных складах, минимизируя логистику. Ограничения включают запрет на использование в агрессивных средах без дополнительной пассивации, как указано в ГОСТ Р 9.402-2004.

Интеграция высокопрочного крепежа в проект повышает общую надежность конструкции на 40%, по результатам моделирования в ANSYS для типичных российских объектов.

Итоговый анализ показывает, что винты 12.9 подходят для профессиональных применений в крупных проектах, где экономия на ремонте окупает начальные вложения. Для малого бизнеса или бытовых нужд стандартный класс 8.8 остается предпочтительным из-за доступности и достаточной прочности при нагрузках до 400 МПа.

Монтаж и эксплуатация высокопрочных винтов 12.9

Монтаж высокопрочных винтов класса 12.9 в российских конструкциях требует строгого соблюдения процедур, чтобы избежать снижения их характеристик. Процесс начинается с подготовки поверхностей: очистка от загрязнений по ГОСТ 9.402-2004, с удалением окалины и ржавчины абразивным методом до Sa 2.5 по ISO 8501-1. Это обеспечивает равномерную затяжку и предотвращает концентрацию напряжений. В промышленных условиях, таких как сборочные линии на заводах Уралвагонзавода, используют пневматические гайковерты с контролем момента, калиброванные по ГОСТ 8.001-80. Затяжка выполняется поэтапно: предварительная с моментом 30-50% от номинала, затем полная до указанного значения, с паузой 10-15 секунд для релаксации. Для соединений под нагрузкой применяют метод контролируемого натяжения с использованием гидравлических домкратов, особенно в мостостроении по нормам СП 35.13330.2011. В эксплуатации винты подвергаются периодическому контролю: визуальному осмотру на наличие трещин и измерению остаточного натяжения ультразвуковыми дефектоскопами типа ОКБ-17 по методике ГОСТ 14782-86.

• Подготовка: нанесение смазки на резьбу для снижения коэффициента трения до 0,1-0,15, с использованием пасты на основе дисульфида молибдена.
• Установка: выравнивание осей с допуском 0,2 мм на 100 мм длины, чтобы избежать перекосов.
• Контроль: после монтажа проверка на люфт не более 0,05 мм и отсутствие люфта в соединении.
• Эксплуатация: мониторинг вибраций акселерометрами в машинах, с порогом сигнала 5 г по ГОСТ Р 52840-2007.

Обслуживание включает плановые инспекции каждые 6-12 месяцев в зависимости от среды: в морском климате, как на Сахалине, — ежеквартально с антикоррозионной обработкой. Замена рекомендуется при снижении предела прочности ниже 90% от исходного, определяемом неразрушающим контролем. В нефтяных платформах Роснефти такие процедуры снижают аварийность на 15%, по данным отраслевых отчетов за 2024 год.

Правильный монтаж повышает ресурс соединения до 50 лет в статических конструкциях, как подтверждают расчеты по методу конечных элементов в ПО Лира-САПР.

Проблемы в эксплуатации возникают от перетяжки: превышение момента на 20% приводит к пластической деформации, с потерей упругости. В холодном климате Сибири, при температурах до -60°C, требуется предварительный подогрев до 20°C для сохранения хрупкости. Для динамических систем, как турбины на ТЭЦ, используют датчики натяжения для онлайн-мониторинга, интегрированные в SCADA-системы. Сравнение методов затяжки показывает различия в точности и применимости. Ниже приведена таблица с ключевыми характеристиками для типичного винта M16 в строительных соединениях. Метод затяжки Точность момента, % Время на соединение, мин Применимость Стоимость оборудования, руб. Ручной динамометрический ключ ±10 2-3 Малые конструкции 5 000-10 000 Пневматический гайковерт ±5 0,5-1 Сборочные линии 20 000-50 000 Гидравлический тензометр ±2 5-10 Крупные металлоконструкции 100 000-200 000 Ультразвуковой контроль натяжения ±1 1-2 Высокоточные соединения 150 000-300 000 Данные таблицы основаны на рекомендациях НИИЖБ и показывают, что для массового производства оптимален пневматический метод, балансирующий точность и скорость. В эксплуатации акцент на профилактике: смазка каждые 2 года и защита от УФ-излучения в открытых конструкциях. Гипотеза о продлении срока службы на 30% за счет автоматизированного контроля подтверждается пилотными проектами на объектах Олимпиады в Сочи. Итоговые рекомендации по эксплуатации: документировать все операции в журнале с фотофиксацией, чтобы соответствовать требованиям Ростехнадзора. Это минимизирует риски и обеспечивает traceability в цепочке поставок.

Экономическая эффективность применения высокопрочных винтов 12.9

Экономическая эффективность высокопрочных винтов класса 12.9 в российских проектах определяется не только начальной стоимостью, но и снижением эксплуатационных расходов за счет долговечности и минимизации простоев. В строительстве и машиностроении замена стандартных крепежных элементов на класс 12.9 окупается в течение 2-5 лет, особенно в условиях интенсивных нагрузок. По данным Росстата за 2024 год, средняя цена отечественного винта M16 составляет 50-70 рублей за штуку, в то время как импортный аналог — 100-150 рублей, но с гарантией ресурса до 30 лет против 15-20 у базовых вариантов. Расчет окупаемости включает анализ полного жизненного цикла: от закупки до утилизации. Для типичного мостового объекта длиной 500 метров с 10 000 винтами экономия на ремонтах достигает 5-7 миллионов рублей за 10 лет, по моделям из СП 48.13330.2019. В нефтегазовой отрасли, где остановка оборудования стоит до 1 миллиона рублей в сутки, использование класса 12.9 снижает риски на 25%, как показывают отчеты Газпрома. Факторы, влияющие на эффективность: объем закупки (скидки от 20% при партиях свыше 5000 штук) и логистика, где отечественные поставщики из Екатеринбурга или Перми обеспечивают доставку за 3-5 дней без таможенных задержек.

• Снижение затрат на монтаж: автоматизированные линии требуют меньше времени, экономя до 15% на рабочей силе по нормам ЕНи Р.
• Экологические аспекты: меньший расход металла за счет высокой прочности, что соответствует требованиям Федерального закона № 89-ФЗ об отходах.
• Инвестиционная отдача: ROI рассчитывается как (Экономия — Затраты) / Затраты × 100%, где для промышленных объектов достигает 150-200% за 5 лет.
• Государственные субсидии: в рамках программ импортозамещения по Постановлению № 719 льготы на закупку российского крепежа снижают цену на 10-15%.

Слабые стороны в экономике — начальные вложения для сертифицированных партий, но это компенсируется страховыми премиями: конструкции с классом 12.9 получают скидки до 20% по полисам Росгосстраха. В сравнении с классом 10.9, где предел прочности ниже на 20%, винты 12.9 оправдывают себя в зонах высокого риска, таких как сейсмоактивные регионы по СНи П II-7-81. Прогноз на 2025 год от Минпромторга указывает на рост производства на 15%, что стабилизирует цены и повысит доступность.

Интеграция в бюджет проекта позволяет сократить общие расходы на 10-15%, подтверждено расчетами в системе 1С:ERP для машиностроительных предприятий.

Для малого бизнеса эффективность ниже из-за малых объемов, где предпочтительны гибридные решения с частичным использованием класса 12.9 в критических узлах. В долгосрочной перспективе, с учетом инфляции 7-8% по прогнозам ЦБ РФ, инвестиции в высокопрочный крепеж обеспечивают стабильность и конкурентоспособность. Рекомендуется проводить тендеры с акцентом на TCO (общую стоимость владения), включая амортизацию и обслуживание. Итоговый экономический анализ подчеркивает стратегическую ценность: в крупных инфраструктурных проектах, как строительство трассы М-12, применение таких винтов ускоряет ввод в эксплуатацию на 6-12 месяцев, генерируя дополнительные доходы от раннего запуска.

Часто задаваемые вопросы

В чем разница между винтами класса 12.9 и стандартными классами прочности?

Винты класса 12.9 обладают повышенным пределом прочности на разрыв — до 1200 МПа, в сравнении с 800 МПа у класса 8.8 и 1000 МПа у 10.9. Это достигается за счет легированной стали с термообработкой, что делает их подходящими для экстремальных нагрузок. Стандартные классы подходят для бытовых и средних применений, где нагрузки не превышают 600 МПа, но в промышленных конструкциях класс 12.9 обеспечивает запас прочности в 1,5-2 раза выше, снижая риск поломок. Выбор зависит от расчетов по нормам СП 20.13330.2016, где для динамических систем рекомендуется именно 12.9.

Где в России можно приобрести высокопрочные винты 12.9 по выгодной цене?

В России винты 12.9 доступны у крупных производителей, таких как Челябинский тракторный завод или поставщики из Москвы и Санкт-Петербурга через сети вроде Метизы России или онлайн-платформы Крепеж Маркет. Цены варьируются от 40 рублей за M10 до 200 рублей за M30, с доставкой по всей стране. Для оптовых закупок выгодны прямые контракты с заводами в Уральском регионе, где логистика минимизирует затраты. Рекомендуется проверять наличие сертификатов ТР ТС и отзывы на форумах строителей для избежания подделок.

• Онлайн-магазины: быстрая доставка, но наценка 10-20%.
• Региональные склады: в Екатеринбурге или Перми — оптимально для Урала и Сибири.
• Тендеры: через портал госзакупок для крупных партий с гарантией качества.

Как правильно рассчитать количество винтов 12.9 для строительной конструкции?

Расчет количества основан на нагрузках и схеме соединения по формуле N = F / (σ × A), где F — сила, σ — допустимое напряжение (не менее 800 МПа для 12.9), A — площадь сечения. Для балок или ферм добавляют коэффициент запаса 1,5-2,0 по СП 16.13330.2017. Используйте ПО вроде SCAD или ручные таблицы из ГОСТ 21.101-2020 для эскизов. В типичном случае для металлической фермы 10×10 метров требуется 200-500 винтов, с учетом монтажа и резерва 10% на брак. Консультация инженера обязательна для учета ветровых и сейсмических нагрузок в регионах вроде Камчатки.

Можно ли использовать винты 12.9 в агрессивных средах, таких как химическая промышленность?

Да, но с дополнительной защитой: стандартное цинковое покрытие выдерживает p H 4-9 в течение 5-10 лет, однако для кислотных или соленых сред рекомендуется пассивация или покрытие из тефлона по ГОСТ Р 9.303-89. В химических заводах, как на объектах Фос Агро, применяют нержавеющие аналоги с классом 12.9, но базовые требуют регулярной инспекции каждые 3 месяца. Альтернатива — комбинированные системы с катодной защитой, снижающие коррозию на 50%. Несоблюдение приводит к быстрому износу, поэтому следуйте нормам Сан Пи Н 2.2.1/2.1.1.1200-03. Среда Рекомендуемое покрытие Срок службы, лет Влажный воздух Цинковое 20-25 Кислотная Тефлоновое 10-15 Морская Нержавеющее 30+

Какие инструменты необходимы для монтажа винтов 12.9 в промышленных условиях?

Для монтажа требуются динамометрические ключи с диапазоном 50-1000 Нм, пневматические гайковерты для серийной работы и ультразвуковые дефектоскопы для контроля натяжения по ГОСТ 14782-86. В крупных проектах используют гидравлические натяжители для точности ±2%. Обязательны средства защиты: перчатки, очки и платформы для высотных работ по нормам ПОТ РО 14000-005-98. Калибровка инструментов проводится ежегодно, чтобы избежать перегрузок. Для полевых условий в Сибири подойдут аккумуляторные модели с защитой от мороза.

1. Подготовка: абразивные щетки для очистки.
2. Затяжка: смазка резьбы для снижения трения.
3. Контроль: манометры и датчики для фиксации момента.

Как хранить высокопрочные винты 12.9 для предотвращения коррозии?

Хранение осуществляется в сухих помещениях с влажностью не выше 60% по ГОСТ 9.014-78, на стеллажах с разделением по размерам и в упаковке из полиэтилена или антикоррозионной бумаги. Избегайте прямого контакта с грунтом и металлическими поверхностями, чтобы предотвратить гальваническую коррозию. Срок хранения — до 2 лет без потери свойств, после чего требуется инспекция. В складах, как у Металлургических поставок, используют силикагелевые осушители для контроля микроклимата. Для транспортировки применяют ящики с амортизацией, минимизируя механические повреждения.

Итог

В статье рассмотрены ключевые аспекты высокопрочных винтов класса 12.9: их технические характеристики, производство и сертификация по российским стандартам, применение в строительстве, машиностроении и нефтегазовой отрасли, методы монтажа и эксплуатации, а также экономическая эффективность. Эти элементы подчеркивают надежность и универсальность винтов 12.9 в отечественных конструкциях, обеспечивая повышенную прочность и долговечность в различных условиях. Анализ FAQ дополняет понимание практических нюансов, от расчета количества до хранения. Для успешного использования рекомендуется тщательно проверять сертификаты соответствия и следовать нормам ГОСТ и СП при монтаже, выбирать поставщиков с гарантией качества и проводить регулярные инспекции в эксплуатации. Эти шаги минимизируют риски и оптимизируют затраты, особенно в промышленных проектах. Примените полученные знания в своих конструкциях уже сегодня: закажите сертифицированные винты 12.9 и обеспечьте безопасность и эффективность ваших объектов. Не откладывайте — надежный крепеж станет основой для долгосрочного успеха!
